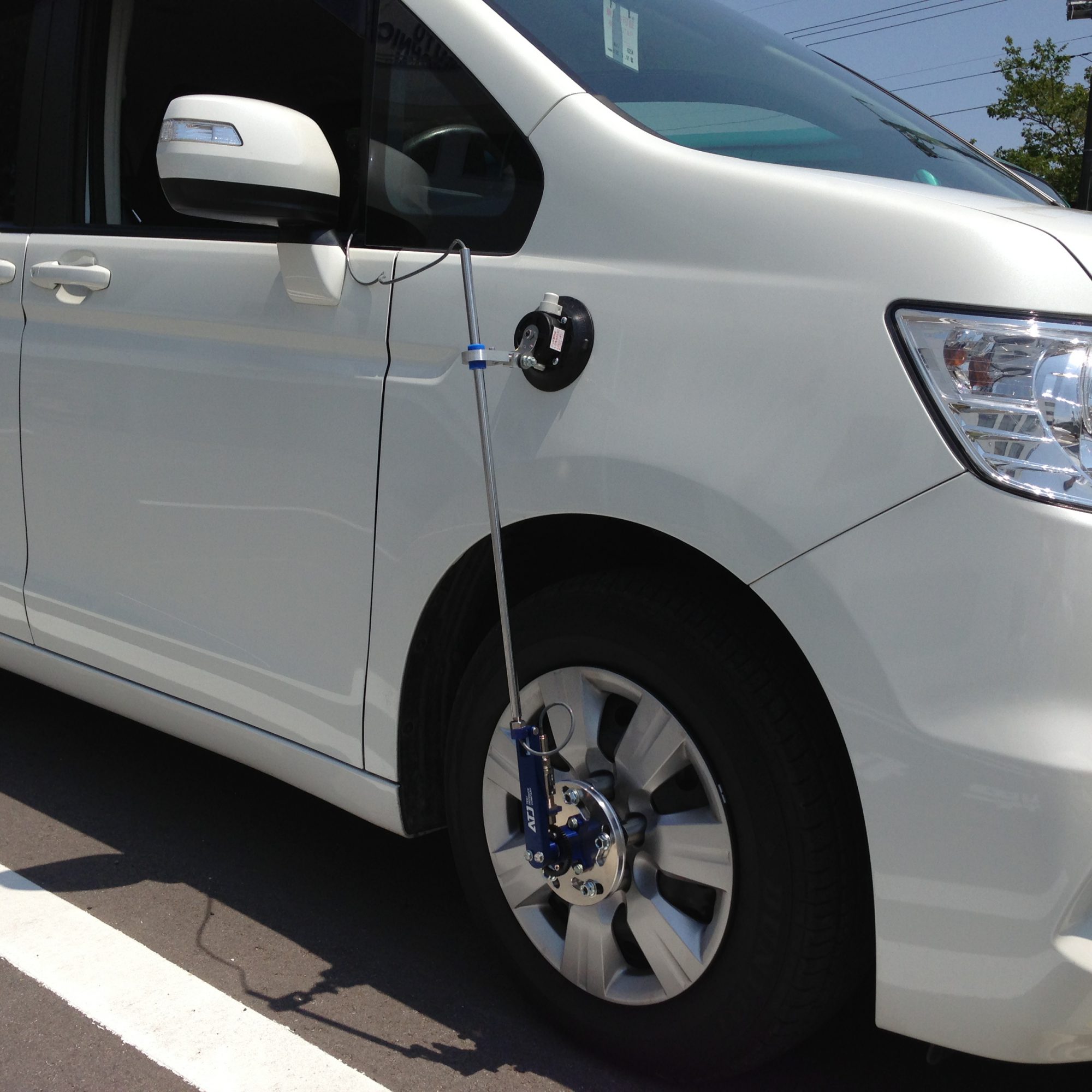

ホイール回転計測器(パルスセンサー)
独自開発の「コレットチャック方式」「PCDマルチプレート機構」により簡単に取り付け可能です。
【Pulse-Unitの特徴】
・マルチプレート
P.C.D100~120にフレキシブルに調整可能
※4穴用、5穴用は兼用できません
・コレットチャックアダプター
既存のナットを外さず、そのまま取付け可能
※一部車種にはお取付け出来ない場合がございます
・フレキシブルジョイント
前後と上下に可動し、路面の凹凸やタイヤの左右への動きに対しフレキシブルに可動
・強力な吸盤により、フェンダーにしっかりと吸着
名称 | ホイール回転計測器(パルスセンサー) |
---|---|
型番 | TEE-042-PSU |
重量 | 約2.5kg |
外形寸法 | T:157 B:164 H:(942) |
計測範囲 | 1Hz ~20kHz(200PLSで1~6000rpm) |
パルス数 | 200PLS/rev |
使用電源 | DC12V ±2V(リップル0.5Vp-p以下) |
出力波形 | LOW、+5V以下HIGH、5V±0.5Vの短波形(ただし無負荷時) |
使用温度範囲 | -10℃~+70℃ |
左右転舵/ 上下ストローク |
実舵角±45deg / ±150mm(参考値) |
